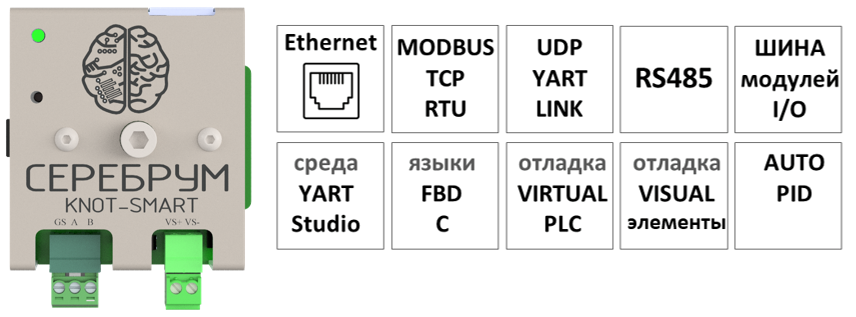

Назначение

Модуль предназначен для использования совместно с ПЛК и панелями индикации Серебрум в качестве адаптера шины модулей расширения. Основное предназначение — выполнение разнесенного монтажа модулей расширения в шкафах, что упрощает компоновку систем управления.

Технические характеристики

  • Габариты: 56 × 63 × 21 мм.
  • Масса: не более 0,2 кг.
  • Монтаж: на DIN-рейку по стандарту DIN EN 50 022.
  • Питание: от системной шины контроллера или внешнего источника питания 11–28 В постоянного тока через клеммы VS.

Внешнее питание может использоваться как резервное или основное при отсутствии питания на ПЛК. При одновременной подаче напряжения на ПЛК и модуль KNOT питание осуществляется через вход с наибольшим напряжением.

Важно: допускается подключение внешнего питания только к одному модулю KNOT. Подключение нескольких источников питания категорически запрещено.

Подключение

Модуль имеет два разъема RJ45 для соединения между собой модулей KNOT. Разъем для подключения к "ведущему" модулю расширения или ПЛК и разъем для подключения последующих модулей расширения.

Особенности работы

Топология системы

Основное питание подается на ПЛК и транслируется по всей шине расширения. Модуль расширения с адресом 0 всегда подключается непосредственно к ПЛК. Порядок адресации модулей может быть произвольным (кроме модуля с адресом 0). К одному контроллеру Yart может подключаться до 8 модулей расширения.

Пример топологии: на рисунке показано, как KNOT может быть подключен в разрыв между модулями расширения, позволяя организовать верхнюю и нижнюю сборки.

Безопасность и эксплуатация

Модуль соответствует классу III по ГОСТ 12.2.007.0-75 (цепи без опасного для жизни напряжения). Требуется соблюдение правил техники безопасности (ПТБ, ПТЭ, ПУЭ). Установку и обслуживание должен производить персонал с квалификацией не ниже 2 группы по электробезопасности. Запрещается попадание влаги и агрессивных веществ (кислот, щелочей, масел).

Защита от помех

Рекомендуется использовать фирменные коммутационные шнуры (патч-корды) для соединения модулей. Необходимо избегать установки модуля рядом с силовым оборудованием. Для снижения влияния помех в сети электропитания рекомендуется использовать эффективную систему заземления и прокладывать заземляющие цепи по схеме "звезда".

Индикация состояния

Состояние модуля отображается светодиодным индикатором на корпусе. Отсутствие свечения индикатора указывает либо на отсутствие питания, либо на неисправность модуля.

Транспортировка и хранение

Модуль транспортируется в заводской упаковке любым видом транспорта при температуре от -50 до +50 °C. Хранение должно соответствовать условиям категории 1 по ГОСТ 15150-69. После транспортировки при отрицательных температурах модуль необходимо выдержать при нормальных условиях не менее 24 часов перед включением.

Гарантия

Гарантийный срок: 36 месяцев со дня продажи. В случае выхода из строя в течение гарантийного срока предприятие-изготовитель обязуется провести бесплатный ремонт или замену модуля.

Примечания

Модуль KNOT позволяет организовать гибкую топологию подключения модулей расширения, обеспечивая возможность их размещения в разных шкафах управления. Подключение дополнительного питания через модуль KNOT допустимо только к одному устройству, чтобы избежать конфликтов в цепи питания.

Этот модуль является важным элементом для создания распределенных систем управления, где требуется разнесенный монтаж оборудования.
